Silt Kil Yumuşak Zemin İyileştirme için Alttan Besleme Vibroflot Ekipmanları Yürüyüş Kazık Çerçeve Tipi

BVEM Alttan Besleme Vibroflot Silt kil yumuşak zemin iyileştirme için kullanılan Yürüyen Kazık Çerçeve Tipi

Vibro-alt besleme, uygulanabilir vibroflotasyon teknolojisi aralığını genişletmek için geleneksel vibroflotasyonun bir uzantısı uygulamasıdır.

Dolgu malzemesinin, vibroflotasyon ekipmanına bağlı besleme borusu vasıtasıyla kazık yapımının gerçek zamanlı sondaj alt konumuna doğrudan ulaşmasını gerçekleştirebilen ve taş kolon veya kum yığını yapımını gerçekleştiren özel bir vibroflotasyon yöntemi.

Alttan Beslemeli Vibroflotasyonun Geliştirilmesi:

1. Uygulanabilir vibroflotasyon kapsamını girin, silt toprak iyileştirme, açık deniz inşaatı, kuru yöntem inşaatı ve doğru kontrol çapı gerektiren proje için kullanılabilir

2. Duruma göre, farklı koşullar altında inşaat yapmak için özelleştirilmiş ekipman gerçekleştirilebilir

3. Tüm süreç inşaat veri kaydı ve otomatik inşaat gerçekleştirilebilir

4. Taş israfını azaltmayı ve çevreci ve yeşil inşaat yapmayı kolaylaştırın

5. Kuru, su ve hava ve su yönteminin bağlantısı gerçekleştirilebilir

6. Toz haline getirilmiş taş sütun yapımını gerçekleştirebilir

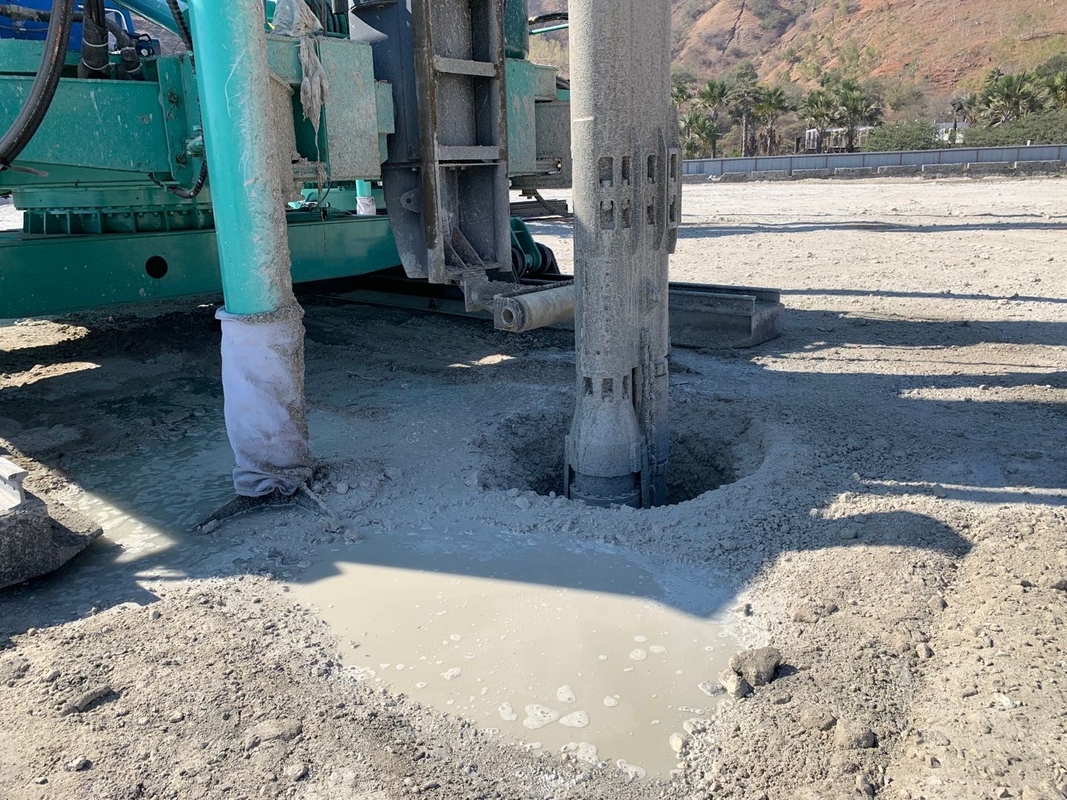

Alttan beslemeli vibroflot yürüyen kazık çerçeve tipi

Yapı profili

Yürüyen kazık çerçeve tipi alt besleme vibroflot sisteminin ana yapısı:

1. Çift kilitli hava basıncı boşluklu tasarlanmış BJZC-BFS-400-180 vibratör.

2. 38m sütunlu ana bilgisayarı destekleyen ZB200 yürüyen kazık çerçevesi

3. Emzikli izleme hunisi

4. Tüm süreç inşaat kalitesi otomatik kontrol sistemi

karakteristik

1. Çift kilitli hava basıncı boşlukları:

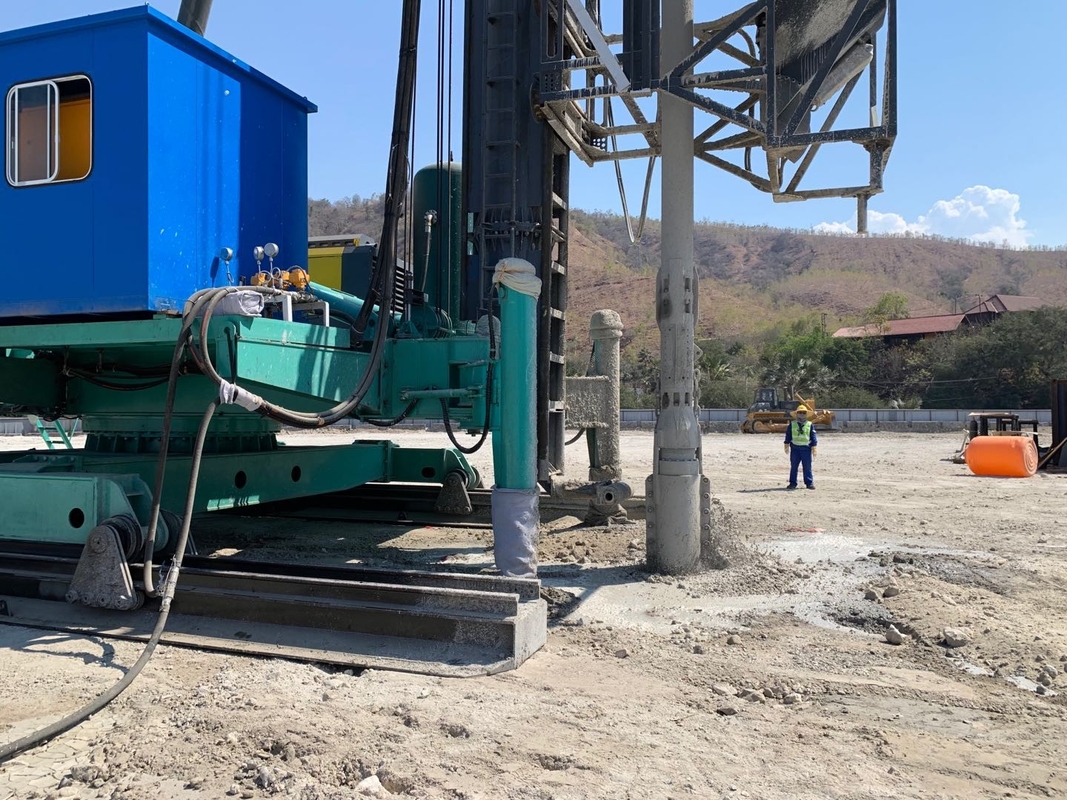

Resim 2'de gösterildiği gibi, sensör tarafından yansıtılan çift kilit basınç boşluğunun konum sinyali, üst bölme kapısının ve alt bölme kapısının dönüşümlü olarak açılıp kapanmasını gösterir, hızlı olmasını sağlamak için boşaltma boru hattında her zaman belirli bir hava basıncı korunur. taşların düşmesi.

Açık deniz alanı yapımında, boru hattına dökülen veya hatta boşluğa geri akan dış suyu etkili bir şekilde önleyebilir.Bu sistem ekipmanı, büyük kazık derinliği olan projelerde veya su altı vibroflotasyon taş kolon projelerinde yaygın olarak kullanılmaktadır.

2. Yürüyen kazık çerçevesi:

Ana çerçeve vibratör ile sadece 360 ​​derece hareket edip dönebilmekle kalmaz, aynı zamanda tüm inşaat ekipmanlarını (hava kompresörü, hava depolama tankı, jeneratör, kontrol kabini vb.) bir bütün olarak tek bir platform üzerinde hareket ettirebilir, böylece daha büyük boyutlar elde edilir. -Birim başına alan kazık ve kazık ile hareket eden her inşaat yardımcı ekipmanının zaman tüketimini önleyin.Büyük ölçekli arazi inşaatında zamandan ve maliyetten etkili bir şekilde tasarruf edebilir ve inşaat verimliliğini artırabilir.

3. Emzikli izleme hunisi:

Kaldırma haznesinin nominal kepçe kapasitesi 1,2m3'tür ve malzemenin düzgün bir şekilde doldurulmasını sağlamak için iç eğim taşın dinlenme açısından daha büyüktür.Hava silindiri tarafından kontrol edilen malzeme kapısı, hazne kapısının ve boşaltma oluğunun sıralı açılmasını gerçekleştirebilir.

Piste takılır ve yardımcı vinç kaldırma çelik tel halat hareketi altında yukarı ve aşağı kayar, tüm besleme ve taşıma işlemini daha istikrarlı, rahat ve verimli hale getirir.

4. Otomatik inşaat veri kayıt yönetim sistemi:

Vibratör başlatma ve durdurma, yığın kalitesi parametre ayarı, besleme ve valfler gibi çoklu ekipmanların uzaktan kumanda işlevini gerçekleştirebilir.İnşaat sırasında, tüm süreç izlemeyi gerçekleştirmek, inşaat sürecini kontrol etmek ve doğru inşaatı sağlamak için dolgu miktarı da dahil olmak üzere çeşitli inşaat parametreleri gerçek zamanlı olarak kaydedilecektir.

Uygulama ve inşaat verimliliği

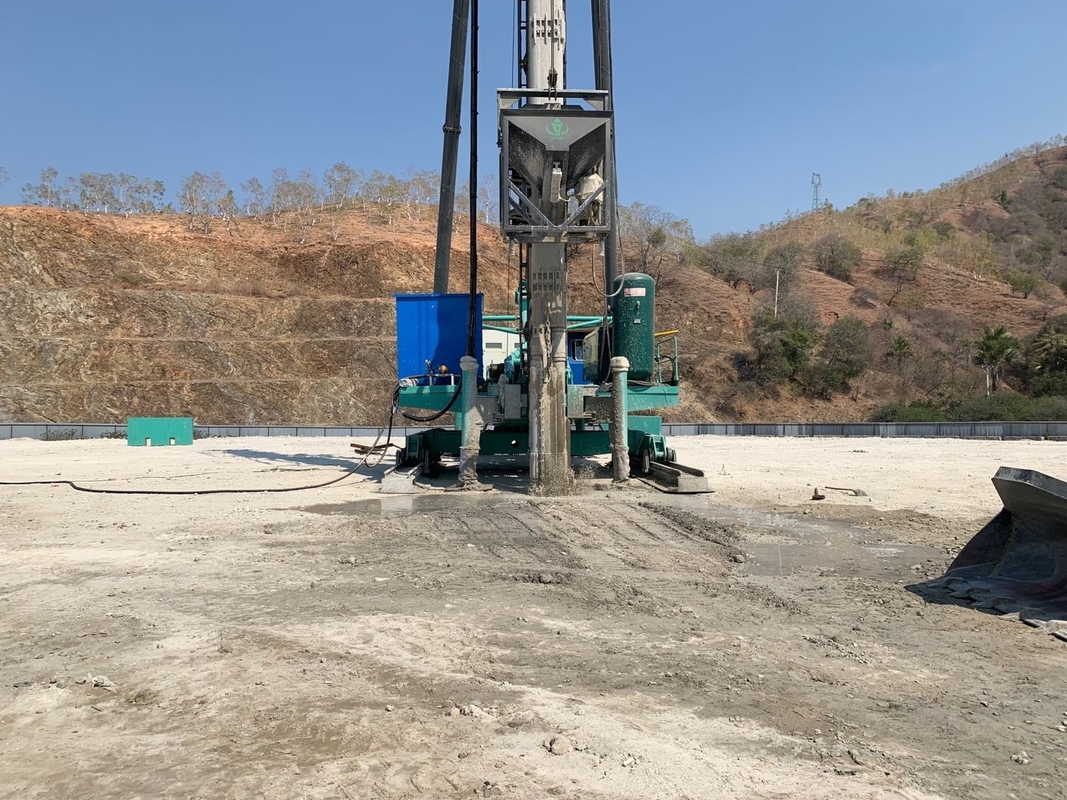

Ürün, Doğu Timor Tiba Körfezi'ndeki yeni konteyner terminalinin alt ambalaj vibroflotasyon inşaat projesinin arazi inşaatına başarıyla uygulandı.Toplam çakıl yığını sayısı yaklaşık 37000'dir. Kazık derinlik aralığı 15 ~ 21 m, ortalama delik açma süresi 15 ~ 25 dakika, şifreleme süresi 30 ~ 35 dakika, tüm kazık çalışma süresi 50 ~ 70 dk ve maksimum penetrasyon SPT değeri 50 vuruştan fazladır.

Alttan beslemeli vibroflot sistem üreticisi--Beijing Vibroflotation Engineering Machinery Co.,Ltd (BVEM)

1. Alt besleme sisteminde on yıl Ar-Ge, Çin'de ileri seviyeyi temsil edebilen ilk alt besleme vibroflot tedarikçisinin komple seti

2. Çin'in elektrikli vibroflot üretim standardının baş editörü

3. Vibroflotasyon tüm süreç kalite kontrol ve yönetiminin araştırmacısı ve geliştiricisi

4. Çin Üç Geçit Projesi, Hong Kong-Zhuhai-Makao Köprüsü ve düzinelerce diğer büyük yerli proje katılımcıları ve teknik atılımlar
