Çin üretici 180kW kuru alt besleme vibroflot çakıl kazık kompakt vibroflotaton için
| Tip |
BJZC-BFS-400-180 |
| Güç (kW) |
180 |
| Dönme hızı (rpm) |
1200-1800 |
| Çalışma kazık çapı (mm) |
900-1200 |
| Sistem basıncı (bar) |
6 |
| Titreşim kuvveti (kN) |
200-300 |
| Hazne hacmi(m³) |
1.2 |
| Boru çapı (mm) |
DN250 |
| Kontrol tipi |
İnvertör Kontrolü |
| Soğutma yöntemi |
Sirkülasyonlu su soğutma |
| Hava debisi(m³/dak) |
10 |
| Vibratör boyutu L/W/H(mm) |
2600×600×700 |
| Kutu boyutu L/W/H(mm) |
4800×1300×(1300-1500) |
| Uzatma borusu boyutu L/W/H(mm) |
12000×300×600 |
| Ağırlık (Standart parça+Uzatma borusu) (ton) |
9+3×n |
genel bakış
Alttan beslemeli vibroflotasyon yöntemi: Vibroflotation Çakıl Kazık veya vibroflotasyon kum yığınının yapımı sırasında, dolgu malzemesi doğrudan vibroflotasyon ekipmanına bağlı doldurma borusu aracılığıyla kazık yapımının gerçek zamanlı delik alt konumuna ulaşır ve çakıl yığını veya kum yığını gerçekleştirillen.Alttan beslemeli vibroflotasyon yönteminin ortaya çıkışı ve uygulanması, çeşitli projelerde vibroflotasyon yönteminin uygulanabilir kapsamını daha da genişletmektedir.
Alttan beslemeli vibroflotasyon yöntemi-- alttan beslemeli vibroflot--dolgu malzemesi
Alttan beslemeli vibroflot sisteminin bileşen parçaları
Alttan alttan vibroflotasyon konstrüksiyonu, alttan beslemeli vibroflotasyon entegre sistemi kullanılarak gerçekleştirilmelidir.Bu entegre sistem aşağıdaki parçalardan oluşur:
(1) Vibro şamandıra sistemi: Elektrikli veya hidrolik vibratör, uzatma borusu, titreşim damperi ve elektrik kontrol sisteminden oluşur.
(2) Besleme sistemi: esas olarak vinç tipi ve sürgülü ray tipi kaldırma haznesinden oluşur.
(3) Taş silo sistemi: Çift silo veya tek silo, malzeme seviye ölçer ve silo kontrol sisteminden oluşur.
(4) dolum borusu sistemi: Doldurma borusu ve malzeme borusu ve damperden oluşur.

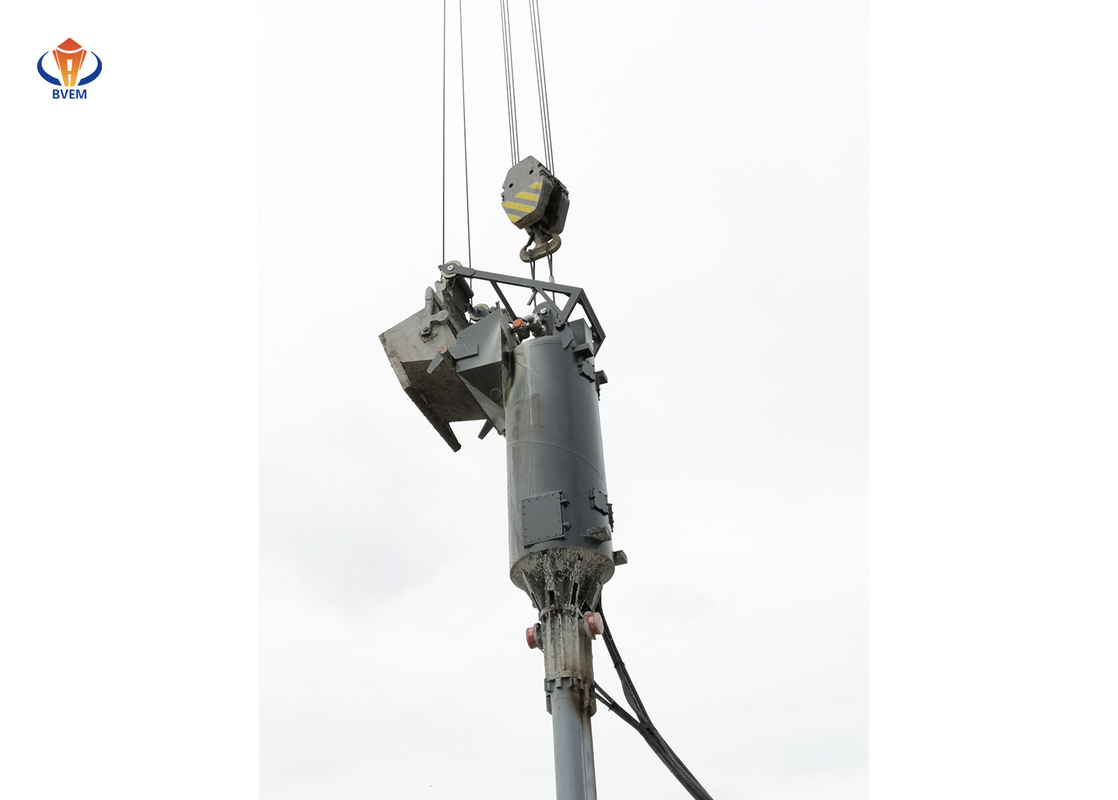

Taş Kova - Besleme Orta Tüpü - Alt Besleme Tüplü Vibroflot
Alttan beslemeli vibroflot inşaat aksesuarlarının açıklaması
Alttan beslemeli vibroflotasyon cihazı için destekleyici kaldırma ekipmanı, paletli vinç, yürüyen kazık çerçevesi, döner delme çerçevesi vb. İçerir. Ekskavatörlerin yurtdışında kullanımını destekleyen durumlar da vardır.Ayrıca alttan boşaltmalı vibroflotasyon konstrüksiyonunun ayrıca yükleyici, jeneratör, hava kompresörü, su pompası vb. gibi diğer destekleyici ekipman ve tesislerle donatılması gerekir. Bu ekipman veya tesislerin tipini, modelini ve kapasitesini inşaat personeli seçecektir. Projenin farklı koşullarına göre.

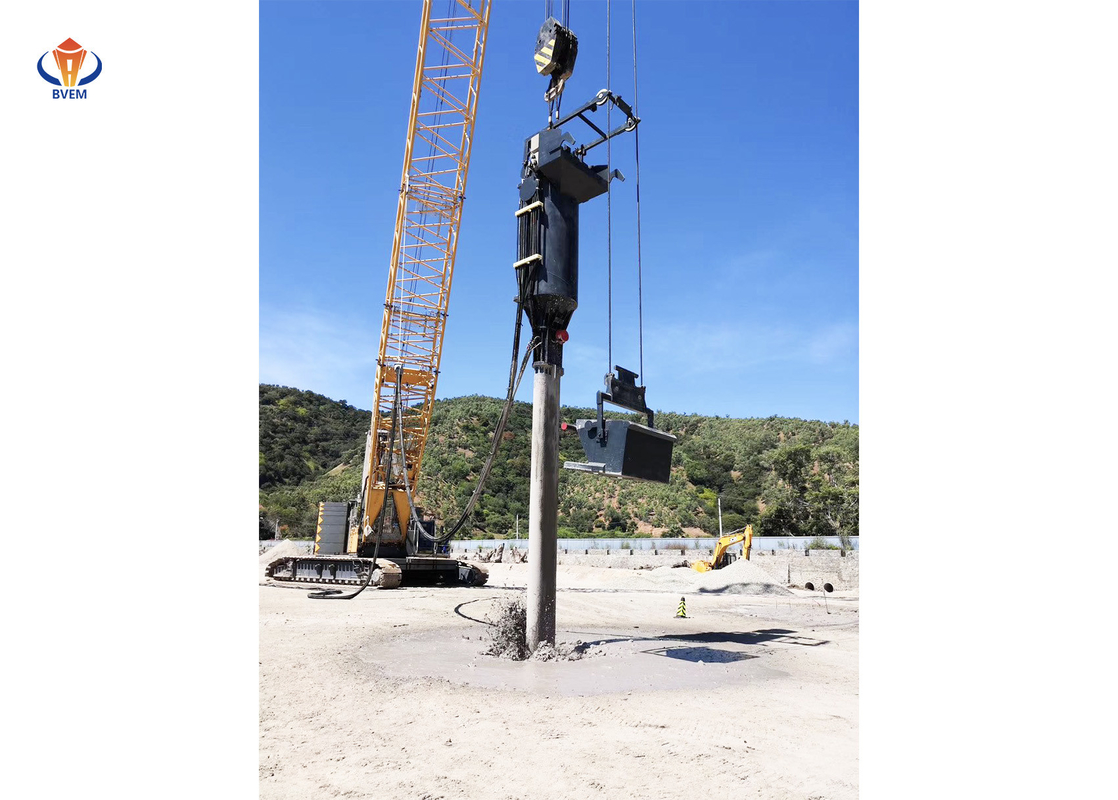

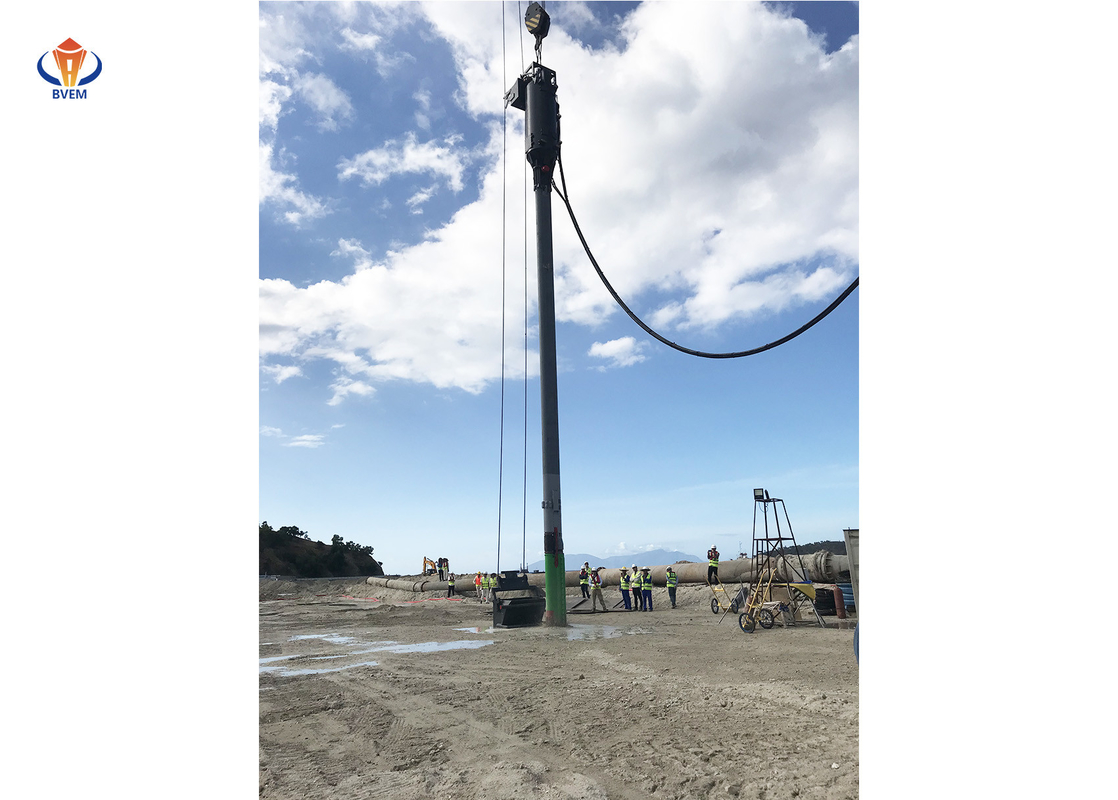

Alttan beslemeli vibroflot yapımı için yardımcı ekipman ekran şeması
